Hybrid Inverter Guide: PV & batterilagring för modern energi

Det globala energilandskapet genomgår en fundamental omvandling. Stigande eltariffer, den snabba spridningen av solel på taket och det akuta behovet av att minska nätberoendet har drivit hybridväxelriktarteknik från en nischlösning till ett mainstream-krav för både bostads- och kommersiella energisystem. I centrum för detta skifte är den PV- och batterienergilagringsbaserade hybridväxelriktaren – en enhet som gör mycket mer än att bara omvandla DC-solenergi till användbar AC-elektricitet. Den orkestrerar aktivt kraftflödet över flera källor för att maximera egen förbrukning, minimera kostnaderna och säkerställa kontinuitet i leveransen.

Vad en hybridinverter faktiskt gör

A hybrid inverter är i grunden en multi-riktad energihanteringsenhet. Till skillnad från en vanlig strängväxelriktare som endast konverterar solenergi DC-utgång till AC för omedelbar användning eller nätexport, hanterar en hybridväxelriktare samtidigt ström från solcellspaneler, ett batterienergilagringssystem (BESS), elnätet och eventuellt en reservgenerator. Den bestämmer i realtid vilken källa som ska hämtas från, om batteriet ska laddas och när överskottsström ska exporteras - allt baserat på konfigurerbar prioritetslogik och liveförbrukningsdata.

Denna förmåga är vad som gör hybridväxelriktare till centrala för att uppnå energiparitet – den punkt då kostnaden för egengenererad och egenlagrad energi är lika med eller faller under nätimportpriserna. Genom att intelligent förskjuta laster och undvika import av nät med topptaxor kan ett välkonfigurerat hybridväxelriktarsystem dramatiskt minska elräkningarna samtidigt som det fungerar som en motståndskraftig backup under avbrott.

Kärnarkitektur: Hur kraftvägarna är uppbyggda

Att förstå den interna arkitekturen hos en hybridväxelriktare hjälper operatörer och installatörer att fatta bättre konfigurations- och storleksbeslut. En PV- och batterilagringsbaserad hybridväxelriktare integrerar vanligtvis flera viktiga funktionsblock i en enda enhet:

• MPPT Solar laddare : Spårar effektpunkten för PV-matrisen för att extrahera energin under varierande irradians och temperaturförhållanden. Avancerade modeller inkluderar två eller flera oberoende MPPT-trackers för att hantera arrayer med olika orienteringar eller skuggningsprofiler.
• Dubbelriktad batteriomvandlare : Laddar batteriet från solenergi eller elnät och laddar ur det för att försörja laster. Effektivitet i både laddnings- och urladdningsriktningar påverkar direkt systemets förluster tur och retur, så växelriktares effektivitetsklasser över 97 % är att föredra för applikationer med hög cykling.
• Grid Interface och Anti-Islanding : Hanterar synkronisering med verktygsnätet för sömlös import/export och inkluderar obligatoriskt skydd mot öar för att förhindra återmatning under nätavbrott, som krävs av standarder som IEEE 1547 och VDE-AR-N 4105.
• AC Bypass och Transfer Switch : I off-grid- eller backup-lägen, växlar växelriktaren laster från elnät till batteri-/solenergiförsörjning, vanligtvis inom 10–20 millisekunder, tillräckligt snabbt för att upprätthålla känslig utrustning som medicinsk utrustning eller IT-infrastruktur.
• Generatoringångsport : Många hybrid-inverterplattformar inkluderar en dedikerad AC-ingång för en diesel- eller gasgenerator, vilket gör att systemet kan använda generatorkraft för att ladda batterier eller komplettera belastningsförsörjningen när både solenergi och lagring är otillräckliga.

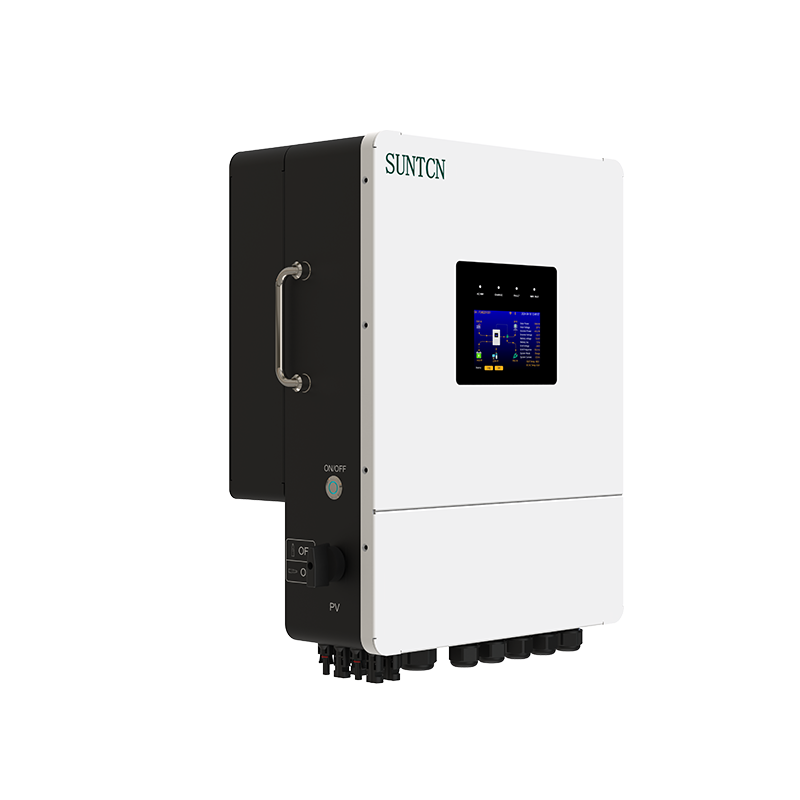

SUNTCN Hybrid Inverter integrerar alla dessa vägar i ett kompakt, högeffektivt chassi, vilket gör att installatörer kan ansluta PV, batterier, elnät och generatorer utan externa kopplingsenheter. Denna allt-i-ett-arkitektur minskar installationskomplexiteten och antalet komponenter – en viktig fördel vid både renovering av bostäder och kommersiella nybyggnationer.

Power Flow Management: prioriteringslogik förklaras

Den verkliga intelligensen hos en hybridväxelriktare ligger i dess energihanteringsalgoritm. plattformar erbjuder konfigurerbara driftlägen som definierar preferensordningen för hur ström hämtas, lagras och exporteras. De tre vanliga lägena är:

Solar Priority Mode

I detta läge används all tillgänglig solenergi för att försörja anslutna laster. Eventuellt överskott efter att belastningar uppnåtts riktas till att ladda batteriet. När batteriet når sitt konfigurerade laddningstillstånd (SoC) exporteras överskott av solenergi till elnätet eller begränsas beroende på lokala bestämmelser. Nätimport utlöses endast när solenergi och batteriurladdning tillsammans inte kan möta efterfrågan. Detta läge är idealiskt för maximering av egen konsumtion i miljöer med inmatningstariff (FiT) där exportpriserna är låga.

Batteriprioritetsläge

Här prioriterar systemet att ladda ur batteriet för att möta belastningar innan det dras från nätet. Solar laddar fortfarande batteriet under dagen, men sändningslogiken är inställd för att maximera batterianvändningen. Detta läge passar taxestrukturer för användningstid (TOU) där el är betydligt billigare under lågtrafik. Batteriet laddas billigt över natten och laddas ur under högprisperioder, vilket ger avsevärda räkningsminskningar.

Grid Priority Mode

I nätprioritetsläge drar växelriktaren i första hand från nätet för att försörja laster och växlar endast till batteri eller solenergi när elnätet inte är tillgängligt eller tarifferna överstiger en fastställd tröskel. Detta läge används på marknader med höga inmatningstullar där export av solenergi är ekonomiskt mer fördelaktigt än egenförbrukning, eller i system där batterilivslängd prioriteras framför daglig cykling.

Batterikompatibilitet och storlek för hybridsystem

Valet av batterikemi och kapacitet har en direkt inverkan på den totala prestandan hos ett hybridväxelriktarsystem. Litiumjärnfosfat (LiFePO4) har blivit den dominerande kemin för bostäder och lätta kommersiella tillämpningar på grund av dess livslängd (vanligtvis 3 000–6 000 hela cykler), termisk stabilitet och hög urladdningstolerans (DoD) på upp till 90–95 %.

När du dimensionerar batteribanken är de viktigaste variablerna att balansera:

• Daglig belastningsprofil : Beräkna den genomsnittliga dagliga energiförbrukningen (kWh) och identifiera de toppbehovsperioder som behöver kompenseras från nätet.
• Krav på autonomi : För säkerhetskritiska applikationer, dimensionera batteriet så att det levererar viktiga belastningar i 8–12 timmar utan solenergi.
• Inverterns kontinuerliga urladdningshastighet : Se till att batteriets kontinuerliga urladdningsström (C-rate) är kompatibel med växelriktarens utgångseffekt för att undvika flaskhalsar under högbelastningshändelser.
• Expanderbarhet : Välj en hybridväxelriktare som stöder expansion av batterikapaciteten via parallella batterimoduler, vilket gör att systemet kan växa när energibehovet ökar över tiden.

Generatorintegration: Förlänger hybridsystemets motståndskraft

För platser med frekventa nätavbrott eller höga krav på autonomi utanför nätet skapar integrationen av en generator med hybridväxelriktaren en robust säkerhetskopieringsarkitektur med flera källor. Hybridväxelriktaren fungerar som huvudstyrenheten, startar automatiskt generatorn när batteriets SoC faller under ett definierat tröskelvärde och stänger av det när batteriet är tillräckligt laddat - vanligtvis till 80 % för att skydda cykellivslängden.

En viktig konfigurationsparameter är generatorladdningsströmgräns , vilket förhindrar att en generator överbelastas genom att begränsa hur mycket av dess effekt växelriktaren använder för batteriladdning kontra belastningsförsörjning. Till exempel kan en 5 kVA-generator som körs med 80 % kapacitet (4 kW) allokera 2,5 kW till belastningar och 1,5 kW till batteriladdning, vilket säkerställer att generatorn fungerar med en bekväm och effektiv belastningsfaktor. Korrekt generatorstorlek bör ta hänsyn till både det kombinerade belastnings- och laddningsbehovet som hybridväxelriktaren kan uppvisa samtidigt.

Övervakning, dataloggning och fjärrhantering

En hybridväxelriktare utan omfattande övervakning är en missad möjlighet. Realtidsdata och historiska data om solutbyte, batteriets laddningstillstånd, belastningsförbrukning, nätimport/export och systemeffektivitet är avgörande för att validera systemets prestanda mot designmål och för proaktiv feldetektering.

Ledande hybrid-inverterplattformar – inklusive de i SUNTCNs produktsortiment – ​​tillhandahåller molnansluten övervakning via Wi-Fi eller RS485 Modbus-kommunikation till en lokal datalogger, med data tillgänglig via en webbportal eller mobilapplikation. Viktiga mätvärden att övervaka dagligen inkluderar:

• Egenförbrukningskvot : Procentandelen av solelproduktion som förbrukas direkt på plats (mål: över 70 % i väl optimerade bostadssystem).
• Självförsörjningskvot : Procentandelen av det totala belastningsbehovet som tillgodoses av solenergi och batteri utan nätimport (mål: 60–80 % i klimat på mitten av latitud med tillräcklig batteristorlek).
• Antal battericykler och SoH : Spårning av hälsotillstånd tillåter proaktiv batteribytesplanering innan kapacitetsförsämring blir servicepåverkande.
• Inverter effektivitetskurva : Korsreferera den faktiska uteffekten mot klassificerad CEC- eller EU-effektivitet för att identifiera avvikelser som kan indikera ett maskinvaruproblem.

Möte framtidens energikrav med en skalbar hybridplattform

Ett av de övertygande argumenten för att använda en hybridväxelriktare idag är framtidssäkring. Energiefterfrågan på bostäder och kommersiella platser ökar, drivet av laddning av elbilar, värmepumpar som ersätter gasuppvärmning och elektrifiering av industriella processer. Ett hybridväxelriktarsystem med expanderbar batterilagring, multi-MPPT PV-ingång och generatorkompatibilitet kan absorbera dessa nya belastningar stegvis utan att behöva byta infrastruktur i grossistledet.

Nätoperatörer erbjuder också i allt högre grad program för efterfrågesvar och virtuella kraftverk (VPP) som belönar flexibel lasthantering. Hybridväxelriktarplattformar med öppen API eller certifierad VPP-integreringsförmåga tillåter webbplatsägare att delta i dessa program och genererar intäkter från sin lagrade energi samtidigt som de tillhandahåller nätstabilitetstjänster. Eftersom inmatningstullpolitiken utvecklas globalt, kommer denna förmåga att övergå från en passiv exportör till en aktiv nätdeltagare att vara en betydande skillnad för system som används idag.

Kombinationen av en väldesignad PV-array, en batteribank av rätt storlek och en intelligent hybridväxelriktare representerar den praktiska och ekonomiskt gångbara vägen till energioberoende för majoriteten av slutanvändarna. Att välja en plattform med beprövad hantering av flera källor, hög effektivitet tur och retur och starka fjärrövervakningsfunktioner säkerställer att systemet fortsätter att leverera värde långt bortom den ursprungliga återbetalningsperioden.
